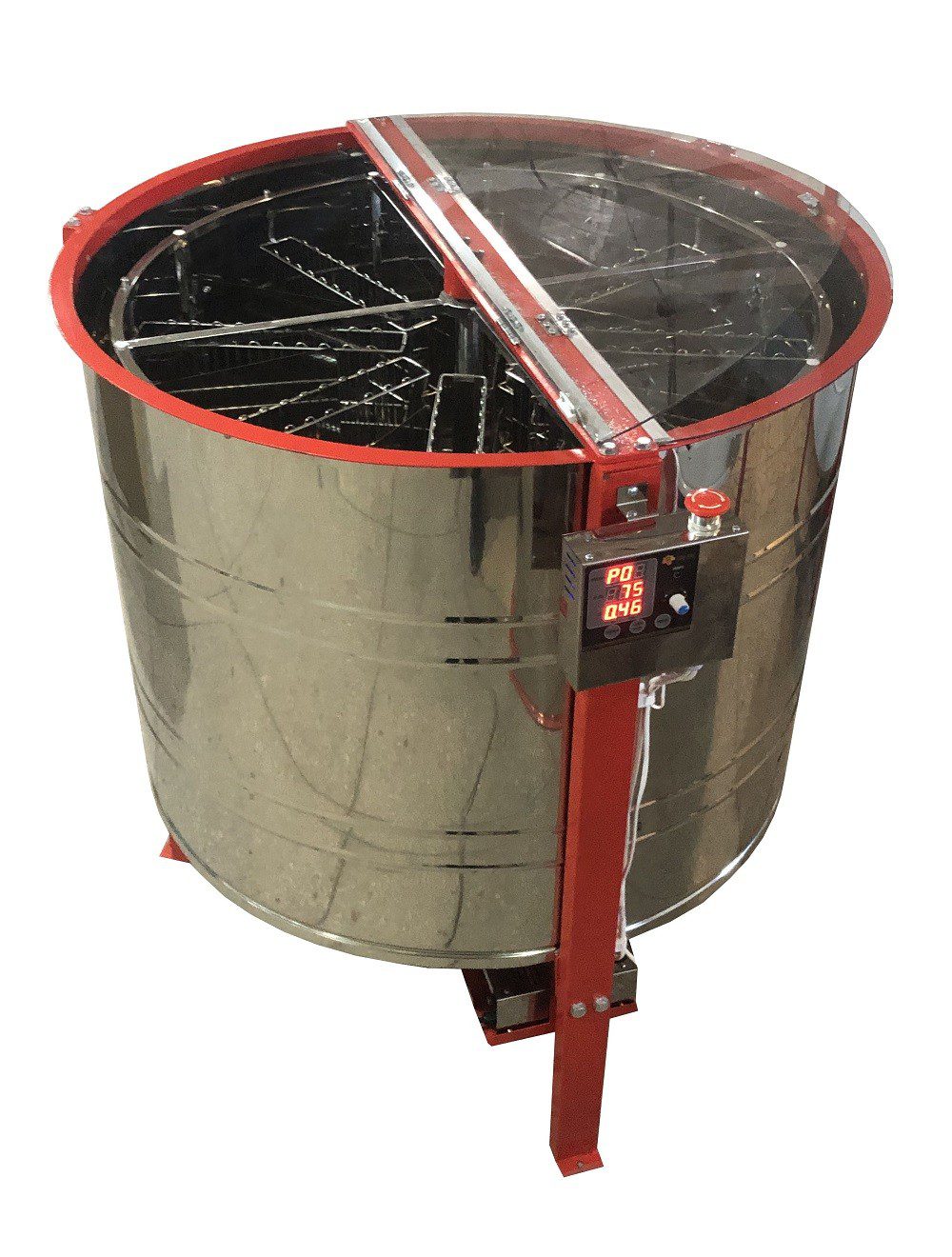

Медогонка 8-рамкова автоматична напівповоротна (ремінний привід) на рамку Дадан, Ø 900 мм

Медогонка 8-рамкова автоматична напівповоротна автоматична (далі - медогонка) призначена для вилучення бджолиного меду з роздрукованих соторамок під дією відцентрової сили.

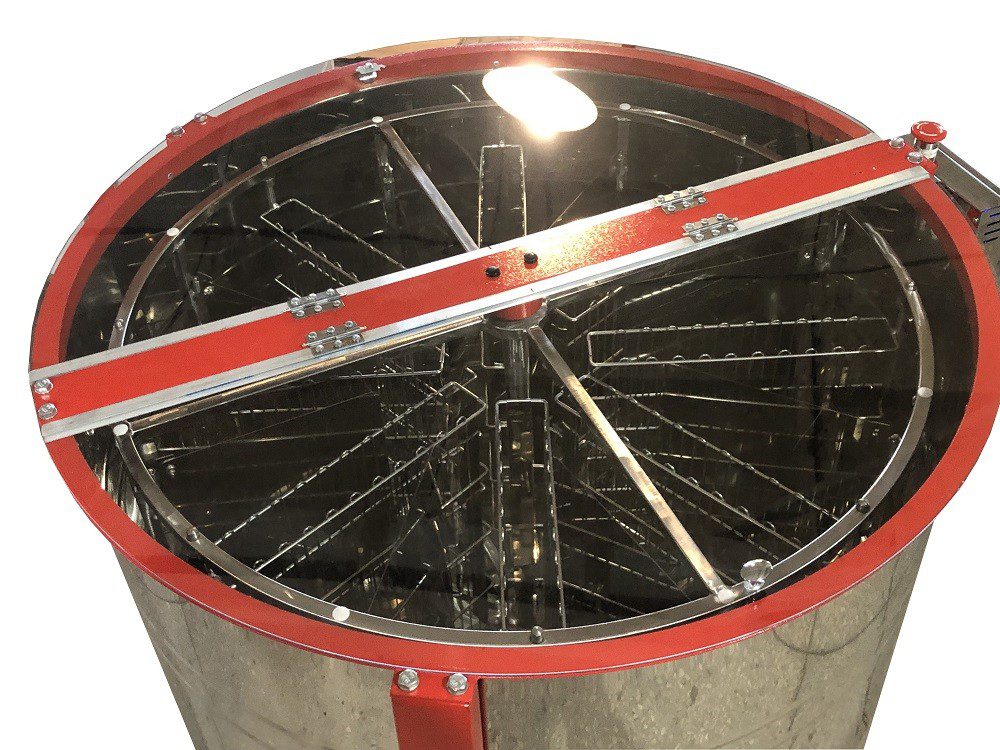

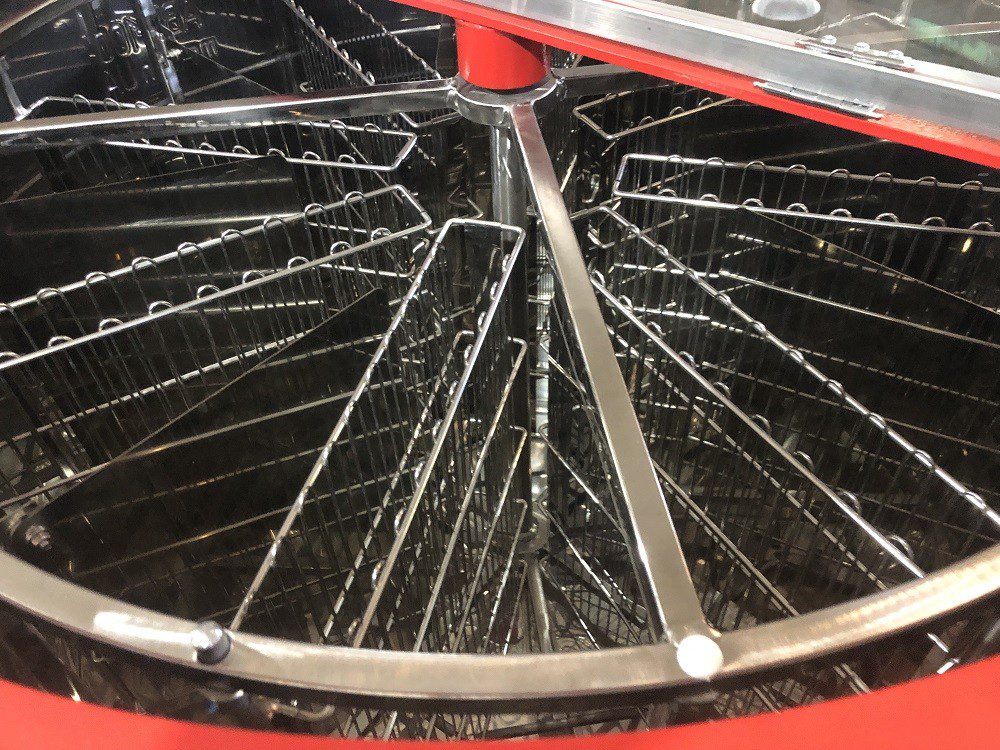

Особливістю цієї медогонки є конструкція ротора. Він має роздільні пластини. Касети під час обертання ротора прилягають не до обода ротора, а до роздільних пластин, які зі свого боку спираються на касети. Таким чином у тому ж діаметрі бака розміщується більше касет. Невеликий "недоворіт" касет сприяє кращому відкачуванню меду, оскільки комірки теж розташовані під невеликим кутом до горизонту. Каркас ротора зварений із профільної труби, не має перегородок у верхній завантажувальній частині, що зручніше під час завантаження-вивантаження рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних за масою рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, в результаті чого вона стає більш стійкою.
Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна - 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, що встановлений у нижній частині медогонки, або від двох послідовно ввімкнених акумуляторів 12В.

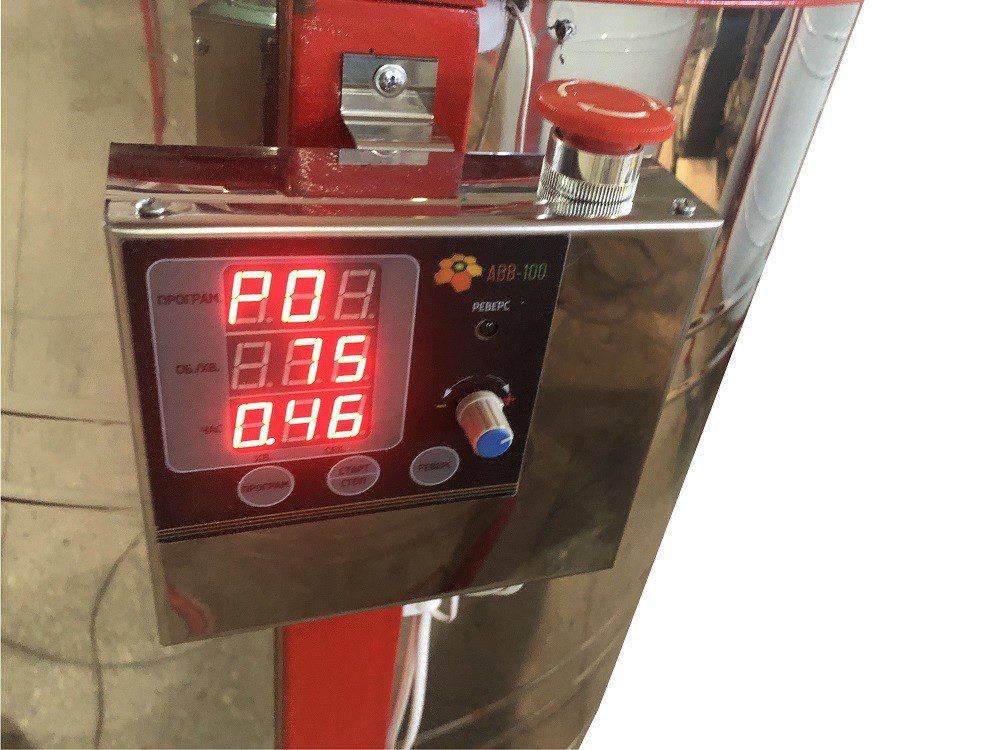

Касети з рамками автоматично встановлюються в неробочому положенні за радіусом до центру і повертаються під час обертання ротора медогонки в той чи інший бік залежно від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному режимі або автоматичному.


Робота медогонки в ручному режимі (РВ)

Швидкість, напрямок і час обертання в цьому режимі встановлюються на пульті блоку управління вручну за допомогою відповідних важелів. Після закінчення обертання в одну зі сторін, або натискання кнопки "Стоп" виконується витримка 22 сек. Після зупинки, коли світитиметься індикатор кнопки "Стоп", буде можливий доступ до подальшої роботи з пультом - наприклад, увімкнення реверсу або вхід у меню програмування.
Вказівка: під час роботи медогонки треба дотримуватися всіх правил проведення робіт з відкачування меду, а саме: частину меду з одного боку стільників треба відкачувати на повільних обертах, решту - на швидких. Напрямок обертання ротора - вперед нижньою планкою рамки.


Робота медогонки в автоматичному режимі

Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1; Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів, а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну зі сторін, як і в ручному режимі, проводиться витримка 22 сек.

Характеристики автоматичного режиму
